Vediamo passo passo come effettuare i vari collegamenti per far funzionare un crepuscolare Finder.
Di seguito vi lascio le immagini complete su come effettuare i collegamenti elettrici di un crepuscolare marca Finder modello 11.31 con elemento fotosensibile separato, complete di descrizioni.
Con diverse possibilità di utilizzo, per accendere una o più luci di un area esterna della vostra abitazione o del vostro giardino in maniera automatica.
Vi ricordo sempre di eseguire i lavori in assenza di tensione! In caso di problemi fatevi aiutare sempre da un esperto.
Non mi assumo nessuna responsabilità a danni a persone o cose derivanti da un errato collegamento!
Nelle immagini del cablaggio elettrico che seguono, tengono in considerazione che le installazioni sono fatte a regola d’arte come l’immagine in dettaglio sotto.
Quindi nella normalità dei casi troverete un quadro elettrico di distribuzione con un GENERALE magnetotermico differenziale.
Da li usciranno le linee protette verso i magnetotermici delle PRESE e delle LUCI di tutto l’impianto.
Tutto correttamente collegato ad una linea di messa a terra perfettamente funzionante.
Nel caso schematizzato sotto sono visibili solamente linea prese e luce ma è possibile avere tutte le linee separate dell’intera abitazione, come per esempio LUCI ESTERNE o LUCI GIARDINO.

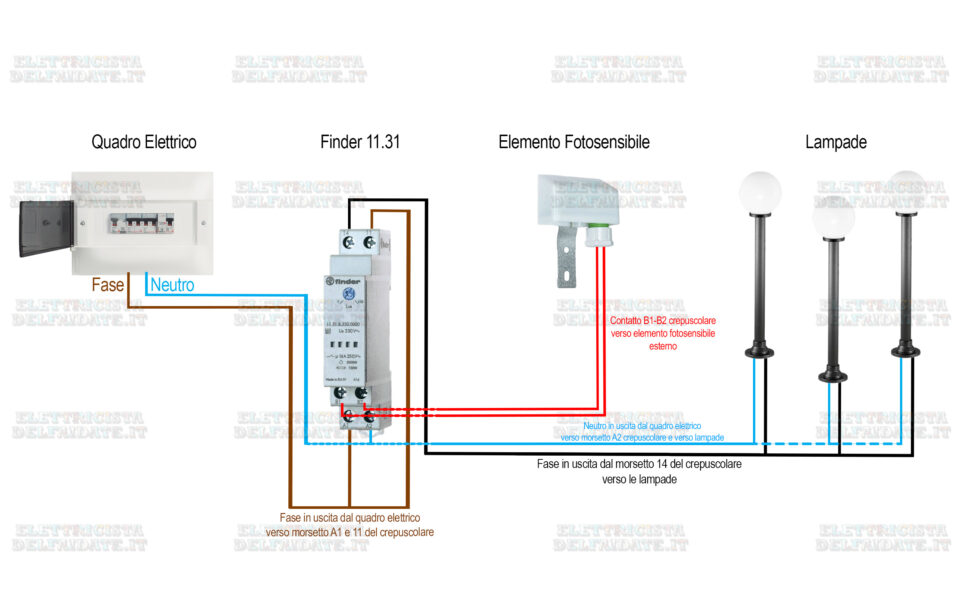

Collegamento Crepuscolare Finder 11.31
In questo collegamento, utilizzeremo solamente il crepuscolare Finder 11.31 e l’elemento fotosensibile.
Il dispositivo verrà installato all’interno del quadro elettrico di distribuzione prelevando la FASE e il NEUTRO a valle del magnetotermico LUCE o se ne avete uno dedicato che va a fare le luci esterne.
L’alimentazione arriverà sui morsetti della bobina A1-A2.
Al morsetto di ingresso del contatto pulito normalmente aperto da 16A chiamato 11, porteremo la stessa fase di alimentazione dal morsetto A1, mentre sul morsetto 14, partirà il conduttore di FASE che andrà ad alimentare una o un gruppo di lampade.
Infine posizionato l’elemento fotosensibile all’esterno portiamo un cavo a due conduttori.
Va benissimo anche un 2x1mm, cosi da collegare il contatto dell’elemento esterno ai morsetti B1 e B2.
Per tutto il resto dei collegamenti elettrici si raccomanda una sezione minima del conduttore da 1,5mm.

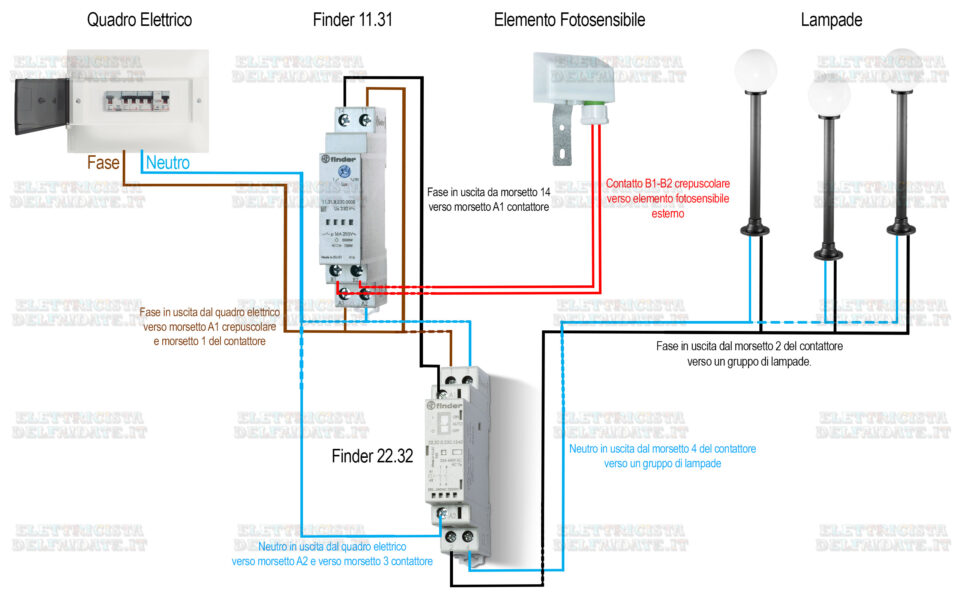

Collegamenti Elettrici Crepuscolare Finder 11.31 con CONTATTORE Finder 22.32
In questa seconda tipologia di installazione, utilizzeremo un CONTATTORE Finder modello 22.32 con bobina a 230vca per il passaggio del carico verso le lampade.
Questo tipo di collegamento viene utilizzato quando il carico in uscita è superiore alla capacità del contatto a bordo del crepuscolare.
Entrambi i dispositivi verranno installati all’interno del quadro elettrico di distribuzione.
Prelevando la FASE e il NEUTRO a valle del magnetotermico LUCE o se ne avete uno dedicato che va a fare le luci esterne.
L’alimentazione arriverà alla bobina del crepuscolare A1 FASE e A2 NEUTRO e al contattore ai morsetti 1 FASE e ai morsetti 3 e A2 NEUTRO.
Dai corrispettivi morsetti 2 e 4 del contattore usciranno i due conduttori che andranno ad alimentare il carico.
Al morsetto di ingresso del contatto pulito normalmente aperto da 16A chiamato 11, porteremo la stessa fase di alimentazione dal morsetto A1 del crepuscolare.
Mentre sul morsetto 14, partirà il conduttore di FASE che andrà ad alimentare la bobina del contattore morsetto A1.
Infine posizionato l’elemento fotosensibile all’esterno, portiamo un cavo a due conduttori.
Va benissimo anche un 2x1mm, cosi da collegare il contatto dell’elemento esterno ai morsetti B1 e B2.
Per tutto il resto dei collegamenti elettrici si raccomanda una sezione minima del conduttore da 1,5mm.
